氣體渦輪流量計

       ZHLWGQ型氣體渦輪流量計集氣體渦輪流量傳感器與流量積算儀于一體，是石油化工、電力、冶金工業與鍋爐等燃?xì)庥嬃亢统鞘刑烊粴狻⑷細庹{(diào)壓站計量及燃?xì)赓Q(mào)易計量的理想儀表。
一、氣體渦輪流量計工作原理
       當氣體進入流量計時，首先經過特殊結構的整流器并加速，在流體的作用下由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動角速度與流量成線性關系，通過旋轉的發訊盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后輸給轉換器進行處理，直接顯示流體的體積流量和體積總量。
二、氣體渦輪流量計技術性能
        氣體渦輪流量傳感器的公稱通徑、流量范圍、流體溫度、公稱壓力、環境溫度、相對濕度、最大壓力損失見表：

注：1、法蘭連接尺寸按JB/T  81-1994或JB/T  79-1994。
        2、有*者為特殊定貨。
四、氣體渦輪流量計的安裝：

1、嚴禁流量計在線焊接管道法蘭，應先拆除流量計后，方可焊接。
2、安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。

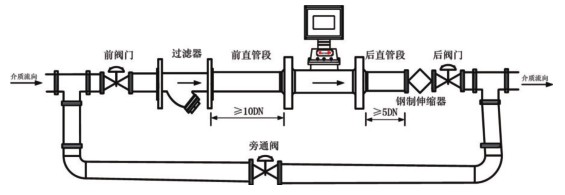

3、為了便于維修，不影響流體正常輸送，建議依照上圖所示設置旁通管道。
4、為了防止雜質進入流量計，必須安裝過濾器。
5、流量計應水平安裝。建議在流量計后直管段后側安裝鋼制伸縮器(補償器)，伸縮器必須符合管道設計的公稱通徑和公稱壓力的要求。伸縮器是作為管道應力的補償及方便流量計的安裝與拆卸。
6、如須垂直安裝時，應在訂貨時注明，產品需做相應配置。安裝使用時，氣流方向應從上至下。
7、流量計安裝在室外使用時，建議加配防護罩，以免雨水浸入或烈日暴曬，而影響流量計使用壽命。
8、流量計周圍不能有強的外磁場干擾及強烈的機械振動。
9、流量計需可靠接地，但不得與強電系統地線共用。
