玻璃轉子流量計

一、玻璃轉子流量計概述：
         LZB/LZJ系列玻璃轉子流量計主要應用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門中測量單相非脈動流體(液體或氣體)的流量。
         LZB/( )F/LZJ-( )F系列耐腐型玻璃轉子流量計內部浮子、導桿、法蘭等于介質接觸的部位均襯四氟，具有有較強的耐腐性能，可檢測酸（氫氟酸除外）、堿、氧化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。
二、玻璃轉子流量計外形安裝尺寸：

三、玻璃轉子流量計結構原理：
      玻璃轉子流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

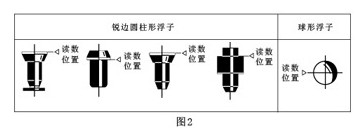

流量計中浮子讀數位置按圖2所示:

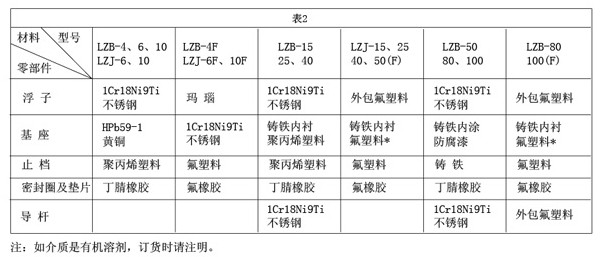

四、玻璃轉子流量計接觸測量流體的零部件材質：

五、玻璃轉子流量型號規格及技術參數：

通徑DN (mm)	型 號	測量范圍		椎管長度	精度等級		允許被測液體狀態
		水20℃	空 氣  20℃，10132SPa		LZB/LZJ	LZB-()F	溫度 （℃）	壓力  （MPa）
2	LZB-2	0.4~4ml/min 0.6~6ml/min 1.0~10ml/min 1.6~16ml/min	6~60ml/min 10~100ml/min 16~160ml/min 25~250ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
3	LZB-3 LZB-3B	2.5~25ml/min 4~40ml/min 6~60ml/min 10~100ml/min	40~400ml/min 60~600ml/min 100~1000ml/min 160~1600ml/min
4	LZB-4 LZB-4F LZB-4B	(1~10)L/h (1.6~16)L/h (2.5~25)L/h	(16~160)L/h (25~250)L/h (40~400)L/h
6	LZB-6 LZB-6F LZB-6B	(2.5~25)L/h (4~40)L/h (6~60)L/h	(40~400)L/h (60~600)L/h (100~1000)L/h
10	LZB-10 LZB-10F LZB-10B	(6~60)L/h (10~100)L/h (16~160)L/h	(100~1000)L/h (160~1600)L/h (250~2500)L/h			2.5		≤0.6
15	LZB-15 LZB-15F LZB-15B LZB-15BF4	★(6~60)L/h ★(8~80)L/h (16~160)L/h (25~250)L/h (40~400)L/h	(0.25~2.5)m³/h (0.4~4)m³/h (0.6~6)m³/h ★(0.8~8)m³/h ★(1~10)m³/h	350
25	LZB-25 LZB-25F LZB-25B LZB-25BF4	(40~400)L/h (60~600)L/h (100~1000)L/h ★(160~1600)L/h	★(0.8~8)m³/h (1~10)m³/h (1.6~16)m³/h (2.5~25)m³/h ★(3~30)m³/h ★(4~40)m³/h
40	LZB-40 LZB-40F LZB-40B LZB-40BF4	(160~1600)L/h ★(180~1800)L/h (250~2500)L/h ★(300~3000)L/h ★(400~4000)L/h ★(1~5) m³/h ★(1.5~6) m³/h	(4~40)m³/h ★(5~50)m³/h (6~60)m³/h ★(7~70)m³/h ★(8~80)m³/h ★(10~100)m³/h	430
50	LZB-50 LZB-50F LZB-50B LZB-50BF4	★(160~1600)L/h (400~4000)L/h (600~6000)L/h ★(800~8000)L/h (0.4~4)m³/h (0.6~6)m³/h ★(1~10) m³/h ★(4~16) m³/h	★(6~60)m³/h (10~100)m³/h (16~160)m³/h ★(20~200)m³/h ★(30~300)m³/h ★(50~250)m³/h ★(80~400)m³/h	450
80	LZB-80 LZB-80F LZB-80B LZB-80BF4	(1~10)m³/h (1.6~16)m³/h ★(2~20)m³/h ★(3~25)m³/h ★(8~40)m³/h	(50~250)m³/h (80~400)m³/h ★(750~7500)l/min ★(60~600)m³/h	500				≤0.4
100	LZB-100 LZB-100F LZB-100B LZB-100BF4	(5~25)m³/h ★(6~35)m³/h (8~40)m³/h ★(12~60)m³/h ★(16~80)m³/h ★(20~90)m³/h ★(20~100)m³/h ★(30~100)m³/h ★(50~120)m³/h	★(60~200)m³/h ★(80~400)m³/h ★(100~500)m³/h (120~600)m³/h (200~1000)m³/h ★(300~1500)m³/h ★(300~1600)m³/h ★(400~2000)m³/h ★(500~2500)m³/h

1）注：“*”為擴展流量范圍，防腐型其浮子材質為不銹鋼材質。
六、玻璃轉子流量計選型及功能說明：
1、不銹鋼玻璃轉子流量計 LZB-()B
法蘭、浮子、導桿、支承板、外護罩及螺栓等均為不銹鋼304（1Cr18Ni9Ti),型號為LZB-( )B，
接液材質如需選用316，則型號為LZB-( )Bo，但沒有外護罩，需訂制。
如需不銹鋼內襯PTFE，則型號為LZB-( )BF4(或BoF4),需訂制。
2、防腐型玻璃轉子流量計 LZB-()F
基座、浮子采用聚四氟乙烯（PTFE)。支承板、螺絲等采用不銹鋼
3、防腐型不銹鋼玻璃轉子流量計 LZB-()BF4
法蘭、浮子、導桿、支承板均為不銹鋼304材質襯四氟，外護罩及螺栓為不銹鋼材質，浮子為四氟材質
4、帶報警開關型玻璃轉子流量計LZB-()BJ
1）LZB-6 LZB-10 LZB-15 LZB-25玻璃轉子流量計外形均是方體結構，均可帶1個報警開關BJ1；
2）LZB-40 LZB-50 LZB-80 LZB-100 均可以帶1個報警開關BJ1；
