LZB-VA/WA/FA30S系列玻璃轉子流量計為引進型不銹鋼玻璃轉子流量計，其外殼為不銹鋼304材質，接口有內螺紋、活套法蘭、衛生型快裝接頭三種規格連接新形式，產品輕巧美觀適用。
一、LZB-VA/WA/FA30S系列玻璃轉子流量計技術參數：
| 型 號 |
公稱通徑 DN |
測量范圍 |
精度 % |
工作溫度 ℃ |
工作壓力 MPa |
|
|
水20℃ （L/h） |
空氣101325Pa 20℃（m3/h） |
|||||
|
LZB-VA30S-15 LZB-WA30S-15 LZB-FA30S-15 |
15 |
4-40 6.3-63 10-100 12-120 16-160 20-200 25-250 30-300 36-360 40-400 46-460 63-630 65-650 75-750 |
0.12-1.2 0.2-2 0.3-3 0.4-4 0.5-5 0.6-6 0.8-8 0.9-9 1.2-12 2-20 |
1.5； 2.5 |
-20~80 | ≤1.0 |
|
LZB-VA30S-25 LZB-WA30S-25 LZB-FA30S-25 |
25 |
40-400 50-500 63-630 80-800 100-1000 120-1200 160-1600 200-2000 250-2500 300-3000 |
1.6-16 2-20 2.5-25 3-30 4-40 5-50 6-60 |
|||
|
LZB-VA30S-40 LZB-WA30S-40 LZB-FA30S-40 |
40 |
160-1600 200-2000 250-2500 300-3000 400-4000 500-5000 600-6000 |
5-50 6-60 8-80 9-90 12-120 |
≤0.9 | ||
|
LZB-VA30S-50 LZB-WA30S-50 LZB-FA30S-50 |
50 |
250-2500 300-3000 400-4000 500-5000 630-6300 800-8000 1000-10000 1500-15000 4000-16000 |
10-100 12-120 16-160 20-200 30-300 |
≤0.7 | ||

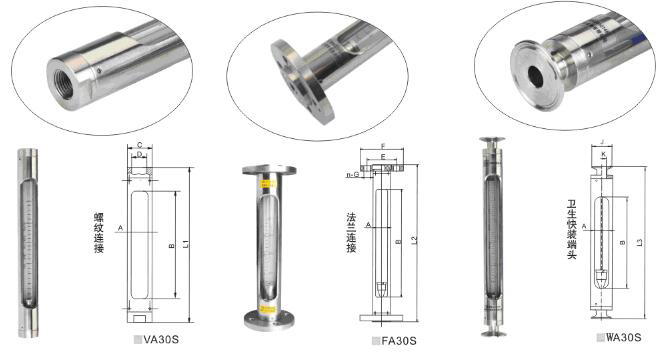

二、LZB-VA/WA/FA30S系列玻璃轉子流量計外形及安裝尺寸：
|
公稱通徑 （mm） |
窗口尺寸 A*B |
LZB-VA30S | LZB-FA30S | LZB-WA30S | |||||||
| L1 | C | D | L2 | E | F | n-G | L3 | J | K | ||
| 15 | 26-236 | 344 | φ38 | G1/2″ | 348 | φ65 | φ95 | 4-φ14 | 376 | 50.5 | 3/4″ |
| 25 | 34-226 | 348 | φ55 | G1″ | 348 | φ85 | φ115 | 4-φ14 | 376 | 50.5 | 1″ |
| 40 | 44*226 | 370 | φ70 | G11/2″ | 370 | φ110 | φ145 | 4-φ18 | 376 | 50.5 | 11/2″ |
| 50 | 60*216 | 380 | φ90 | G2″ | 370 | φ125 | φ160 | 4-φ18 | 376 | 64 | 2″ |
