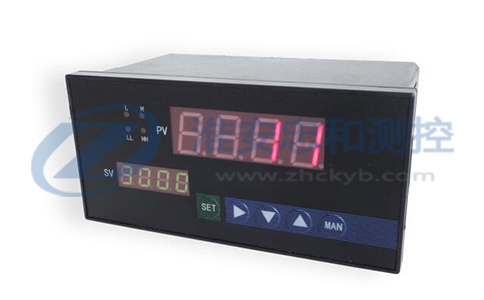

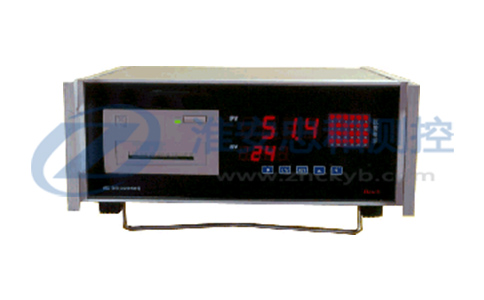

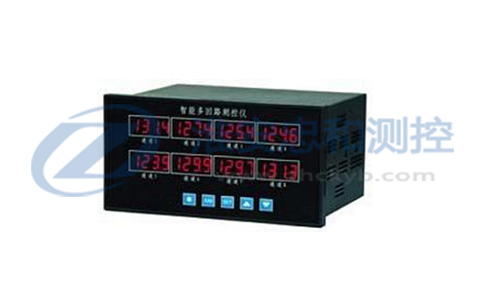

智能測控儀

一、智能測控儀適用范圍
     ZH-100型智能測控儀與各類傳感器、變送器配合使用，智能測控儀可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、調節、變送輸出、數據采集及通訊。
二、智能測控儀功能特點
萬能輸入功能
有自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能
智能測控儀先進的模塊化結構，配合功能佳的儀表芯片，功能組合、智能顯示調節儀系統升級非常方便
三、智能測控儀主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.2S
報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量 AC220V/3A或AC220V/1A。
變送輸出：4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通訊輸出：接口方式－隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率-300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下
四、智能測控儀信號輸入類型
熱電偶： K、E、S、B、J、T、R、WRe3-25；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。
熱電阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。
線性電阻：0～400Ω
遠傳電阻：30～350Ω（電阻遠傳壓力表）。
直流電壓：0～20mV、0～100mV、0～5V、1～5V、0～5V開方、1～5V開方、-5～5V；
          -10V～10V、0～10V(訂貨時需指定，與其他信號不兼容)。
直流電流：0～10mA、4～20mA 、0～20mA、0～10mA開方、4～20mA開方。
輸入阻抗：電壓信號Ri≥500KΩ。
五、智能測控儀選型表

ZH-100								智能測控儀
外型尺寸	A/D							橫式160×80×80 mm
	A							橫式160×80×125mm
	A/S							豎式80×160×125mm
	B							方式96×96×110 mm
	C							橫式96×48×110 mm
	C/S							豎式48×96×110 mm
	D							方式72×72×110 mm
	F							方式48×48×110 mm
	T							特殊/自定表殼。
報警輸出		B□						B0無報警輸出；B1-B4，1-4點報警
變送輸出		X1						4-20mA輸出
		X2						0-10mA輸出
		X3						1-5V輸出
		X4						0-5V輸出
通訊輸出			P					微型打印機
			R					串行通訊RS232
			S					串行通訊RS485
饋電輸出								無饋電輸出
				V12				帶DC12V饋電輸出
				V24				帶DC24V饋電輸出
供電電源								220VAC供電
					W			DC24V供電
輸入信號						Sn		見"輸入信號類型表"

六、智能測控儀輸入信號類型表：

參數提示符	輸入信號內容	參數提示符	輸入信號內容
tc-k	K型	rtd	遠傳電阻0~400Ω
tc-s	S	bA1	BA1
tc-e	E	bA2	BA2
tc-b	B	0~50	0~50mV
tc-t	T	0~5V	0~5V
Tc-n	N	1~5V	1~5V
tc-j	J	0~20	0~20mA
P100	Pt100	0~10	0~10 mA
C100	Cu100	4~20	4~20 mA
Cu50	Cu50

型號舉例：ZH-100AB2X1RV24-4-20
ZH-100系列智能測控儀，4～20mA輸入，外表尺寸160×80×125mm，二限報警控制輸出，4～20mA變送輸出，帶RS232隔離通訊接口，帶DC24V饋電輸出，供電電源220VAC。

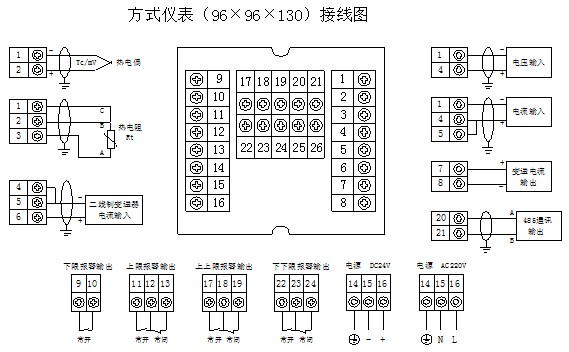

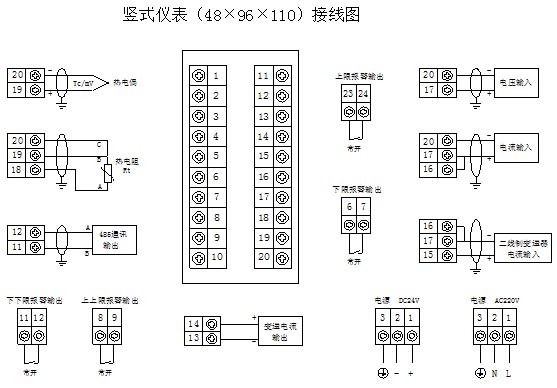

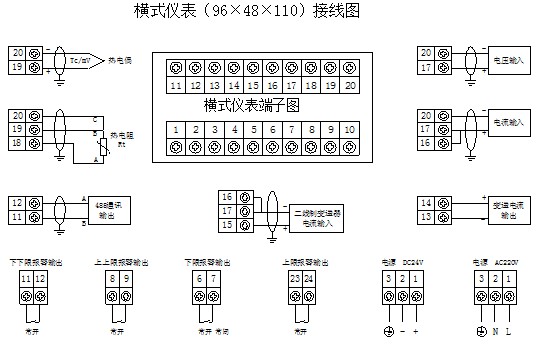

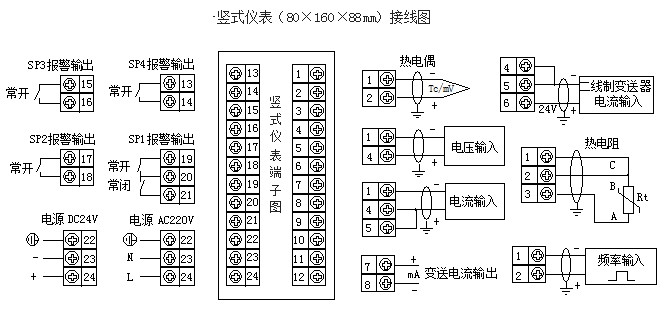

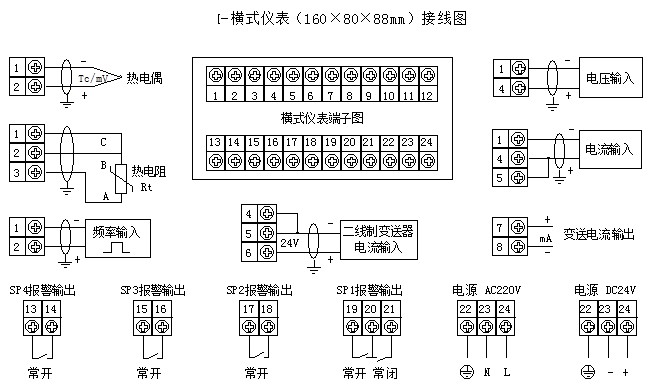

七、智能測控儀的安裝

外形尺寸（寬×高×深）	開孔尺寸
160mm×80mm×88mm	152+0.5mm×76+0.5mm
80mm×160mm×88mm	76+0.5mm×152+0.5mm
96mm×96mm×112mm	92+0.5mm×92+0.5mm
96mm×48mm×112mm	92+0.5mm×43.5+0.5mm
72mm×72mm×112mm	67+0.5mm×67+0.5mm
48mm×96mm×112mm	43.5+0.5mm×92+0.5mm
48mm×48mm×110mm	43.5+0.5mm×43.5+0.5mm
