溫度計底座

發布時間：2022-01-23 ??? 瀏覽次數：

溫度計底座又稱直行連接頭、儀表底座、儀表凸臺等，主要為化工儀表熱電阻、熱電偶、雙金屬溫度計等測溫儀表配套的一種連接接頭,使用非常廣泛,一般一端為內螺紋,一端為焊接式,主要規格有:M12*1.5,M16*1.5,M20*1.5,M27*2,G1/2,G3/4,NPT1/2,NPT3/4等等，材質一般為碳鋼20#,304,316,焊接那頭也可以做成45度的角形直行連接頭,在化工工程,機電工程,電力電氣管道中大量應用。

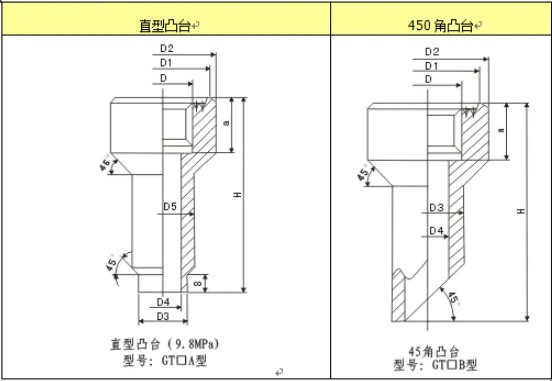

一、溫度計底座尺寸介紹：

1、熱電阻、熱電偶安裝45°角凸臺

45°角凸臺型號	尺寸 mm
45°角凸臺型號	D	D1	D2	D3	D4	a	H
GT01B（*常用）	M27×2	Ф43	Ф47	Ф28	Ф18	30	150
GT02B（*常用）	M33×2	Ф51	Ф55	Ф36	Ф24	30	150
GT03B	G1/2"	Ф35	Ф39	Ф27	Ф16	30	90 150
GT04B	G3/4"	Ф43	Ф47	Ф31	Ф20	35	90 150
GT05B	G1"	Ф51	Ф55	Ф41	Ф30	40	90 150

2、熱電阻熱電偶安裝直型凸臺

直形凸臺型號	尺寸 mm
直形凸臺型號	D	D1	D2	D3	D4	D5	a	H
GT01A	M12×1.5	Ф28	Ф32	Ф12	Ф7	Ф18	27	60 120
GT04A （*常用）	M27×2	Ф43	Ф47	Ф22	Ф17	Ф28	32	60 80 120
GT05A（*常用）	M33×2	Ф51	Ф55	Ф30	Ф21	Ф36	34	60 120
GT06A	G1/2"	Ф35	Ф39	Ф21	Ф16	Ф27	35	60 120
GT07A	G3/4"	Ф43	Ф43	Ф25	Ф20	Ф31	40	60 120
GT08A	G1"	Ф51	Ф55	Ф35	Ф30	Ф41	45	60 120

3、雙金屬溫度計安裝45°凸臺

雙金屬溫度計安裝45°凸臺型號	尺寸 mm
雙金屬溫度計安裝45°凸臺型號	D	D1	D2	D3	D4	a	H
GT06B	M27×2	Ф43	Ф47	Ф28	Ф14	20	110

4、雙金屬溫度計安裝直型凸臺

雙金屬溫度計安裝直形凸臺型號	尺寸 mm
雙金屬溫度計安裝直形凸臺型號	D	D1	D2	D3	D4	D5	a	H
GT02A	M16×1.5	Ф32	Ф36	Ф14	Ф7	Ф18	27	60 80 120
GT03A	M20×1.5	Ф36	Ф40	Ф14	Ф7	Ф18	27	60 80 120
GT09A	M27*2	φ43	φ47	φ22	Ф14	Ф28	20	60 80 120

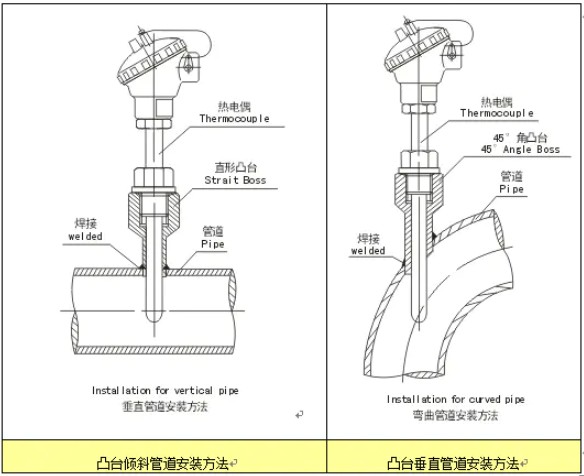

二、溫度計底座安裝方法：
